El-installationer i boligen
Ny Prisma 7

Skole:

Navn:

Klasse:

Opgave 1..

Hvilken spændingsforskel er der mellem de to udgange i en stikkontakt?

Sæt 1 kryds.

ca. 230 watt
ca. 230 ampere
ca. 230 joule
ca. 230 volt
ca. 230 kWh

Opgave 2.

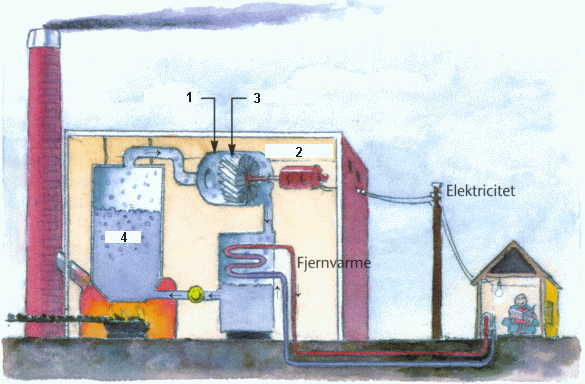

Her er en tegning af et kraftvarmeværk.

Sæt 1 kryds i hver række ved det rigtige navn.

Opgave 3.

Nedenfor er vist 4 forskellige diagramtegn. Sæt et kryds i hver række ved det rigtige navn.



Opgave 4.

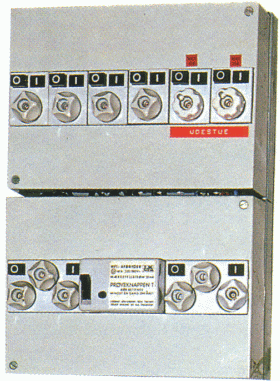

Hvilke af disse udsagn er rigtige, og hvilke er forkerte?

Sæt 1 kryds i hver række.

Opgave 5.

I kredsløbene er der  indsat en række lamper. Du skal afgøre om lamperne er serie- eller parallelforbundet.







Sæt 1 kryds i hver række ved den rigtige type forbindelse.

	Serieforbundet	Parallelforbundet	Både serie- og parallelforbundet	Ingen af delene
A
B
C
D
E



Opgave 6.

Se godt på tegningerne af kredsløbene. Find frem til hvilket diagram, der svarer til hver af tegningerne 1,2,3 og 4.











Sæt 1 kryds i hver række ved det diagram, der passer til den nævnte tegning.



Opgave 7.

I hvilke af disse kredsløb er der kortslutning?











Sæt 1 kryds i hver række.

Opgave 8.

Angiv, hvad der måles i de forskellige måleenheder.



Opgave 9.

I kredsløbet nedenfor viser amperemetret 1A og voltmetret 6V.











Hvilken effekt har lampen?

Sæt 1 kryds.

0,6 watt
   6 watt
   3 watt
0,3 watt

Opgave 10.

I kredsløbet nedenfor viser amperemetret 1A og voltmetret 6V.











Hvor stor er modstanden?

Sæt 1 kryds.

0,1 ohm
   1 ohm
   6 ohm
0,6 ohm

Opgave 11.

En 100 watt lampe er tændt i 75 timer.











Hvor meget el-energi er er brugt?

Sæt 1 kryds.

    10 kWh
0,75 kWh
    75 kWh
  100 kWh
  750 kWh
   7,5 kWh
